Le contrôle de l’épaisseur du feuil sec en peinture anticorrosion est l’une des étapes les plus déterminantes d’un chantier de protection des structures métalliques. Une épaisseur insuffisante compromet la durabilité du système et engage la responsabilité de l’applicateur vis-à-vis du donneur d’ordre.
Pourtant, les erreurs de mesure et d’interprétation restent fréquentes sur le terrain, faute de maîtrise des normes et des appareils. Cet article détaille les méthodes de mesure, les critères d’acceptation issus de la norme ISO 19840, les pièges les plus courants et les bonnes pratiques à adopter pour sécuriser vos contrôles qualité.
Contrôle épaisseur feuil sec peinture anticorrosion
Temps de lecture : ~10 min
- Résumé en bref
- DFT et NDFT : deux notions à ne pas confondre
- Quelle jauge choisir pour mesurer l’épaisseur de feuil sec sur acier ?
- Les critères d’acceptation selon la norme ISO 19840
- Plan d’échantillonnage : combien de points de mesure et où les placer ?
- Les erreurs les plus fréquentes constatées lors des inspections
- Que faire en cas de non-conformité d’épaisseur ?
- Aller plus loin avec le contrôle épaisseur feuil sec
- FAQ
Résumé en bref
- DFT et NDFT : deux notions fondamentales à distinguer pour comprendre ce que l’on mesure et ce que l’on compare.
- Jauges de mesure : principe magnétique ou courants de Foucault, le choix de l’appareil dépend du substrat et de la norme applicable.
- Critères ISO 19840 : la règle des 80 % et la moyenne nominale structurent toute décision d’acceptation ou de rejet.
- Plan d’échantillonnage : le nombre et la répartition des points de mesure conditionne la représentativité statistique du contrôle.
- Erreurs courantes : étalonnage défaillant, rugosité non prise en compte, zones difficiles d’accès négligées.
- Non-conformités : les actions correctives (retouche, surcouche) suivent des règles précises et doivent être tracées.
DFT et NDFT : deux notions à ne pas confondre
Avant d’aborder la procédure de contrôle épaisseur feuil sec peinture anticorrosion, il est indispensable de clarifier deux termes que la norme ISO 12944-8 distingue rigoureusement. Le DFT (Dry Film Thickness) désigne l’épaisseur réelle mesurée du feuil sec après application et séchage complet d’une couche ou d’un système de peinture.
Le NDFT (Nominal Dry Film Thickness), ou épaisseur nominale du feuil sec, est l’épaisseur cible spécifiée dans le cahier des charges pour chaque couche ou pour l’ensemble du système multicouche, en fonction de la catégorie de corrosivité (de C2 à C5 ou CX) et de la classe de durabilité retenue (M, L, H ou VH).
Cette distinction est fondamentale : le NDFT est la valeur de référence à laquelle toutes les mesures de DFT seront comparées lors du contrôle. Une confusion entre les deux notions conduit inévitablement à des erreurs d’interprétation et à des litiges entre l’applicateur et le maître d’œuvre. Chez Technicoat Solutions, chaque fiche de contrôle mentionne explicitement le NDFT prescrit couche par couche, conformément aux exigences de la série ISO 12944 et aux règlements particuliers de l’ACQPA.
Quelle jauge choisir pour mesurer l’épaisseur de feuil sec sur acier ?
La norme ISO 19840 impose l’utilisation d’instruments de mesure non destructifs (CND) adaptés au type de substrat. Sur les structures métalliques en acier, qui constituent la grande majorité des ouvrages traités en peinture industrielle, deux technologies dominent.
La jauge à principe magnétique permanent (ou électro-aimant) exploite la variation de flux magnétique entre la sonde et le substrat ferromagnétique selon l’épaisseur du revêtement interposé. Elle est la plus répandue sur les chantiers de peinture anticorrosion, robuste et rapide d’utilisation. La jauge à courants de Foucault repose sur l’induction d’un champ électromagnétique dans le substrat conducteur : elle convient aux substrats non ferromagnétiques comme l’aluminium, mais certains appareils combinent les deux technologies pour couvrir l’ensemble des cas rencontrés.
La norme NF T30-124 encadre spécifiquement la méthode non destructive à flux magnétique, très utilisée sur les ouvrages d’art métalliques en France, et constitue la référence nationale complémentaire à ISO 19840.
Le choix de l’appareil doit tenir compte de la plage de mesure requise, de la rugosité de surface du substrat (un sablage Sa 2½ génère une rugosité qui influence la lecture brute), et de la conformité de l’instrument aux normes ISO 19840 et NF EN ISO 2808. Certains fabricants proposent des jauges intégrant directement les procédures ISO 19840, avec calcul automatique des moyennes et signalement des valeurs hors critères.
Étalonnage de la jauge avant contrôle : une étape non négociable
Avant tout relevé, l’appareil doit être vérifié et étalonné selon un protocole précis. On commence par un réglage à zéro sur le substrat nu (acier décapé sans revêtement), puis on vérifie la lecture sur des cales d’épaisseur connue. Si l’écart entre la valeur affichée et la valeur réelle de la cale dépasse la tolérance admise par le fabricant, l’appareil doit être ajusté ou remplacé.
Cette procédure doit être répétée régulièrement en cours de contrôle, notamment en cas de changement de lot de pièces ou de variation de température ambiante. L’absence d’étalonnage documenté est l’une des premières causes de contestation lors des réceptions de travaux.
Bon à savoir : la rugosité de surface du substrat après sablage Sa 2½ peut ajouter plusieurs micromètres à la lecture brute de la jauge. ISO 19840 prévoit un ajustement de la valeur lue en fonction du profil de rugosité mesuré, afin d’obtenir l’épaisseur réelle du feuil sec au-dessus des pics de rugosité.
Les critères d’acceptation selon la norme ISO 19840
Les trois règles d’acceptation ISO 19840
C’est le cœur du contrôle épaisseur feuil sec peinture anticorrosion : savoir interpréter les mesures pour décider si le système appliqué est conforme ou non. ISO 19840 définit trois règles cumulatives qui s’appliquent à chaque zone de contrôle.
Première règle : aucune mesure individuelle ne doit être inférieure à 80 % du NDFT. Une valeur en dessous de ce seuil constitue un critère de rejet immédiat pour le point concerné, quelle que soit la moyenne de la zone.
Deuxième règle : le nombre de mesures individuelles comprises entre 80 % et 100 % du NDFT ne doit pas dépasser 20 % du total des mesures effectuées sur la zone. Autrement dit, si vous réalisez 20 points de mesure, au maximum 4 d’entre eux peuvent se situer dans la plage 80-100 % NDFT.
Troisième règle : la moyenne arithmétique de toutes les mesures de la zone doit être supérieure ou égale au NDFT. Cette règle garantit que les zones légèrement sous-épaisseur sont compensées par des zones correctement revêtues, sans que la moyenne ne masque des défauts locaux importants.
| Critère ISO 19840 | Seuil | Conséquence si non respecté |
|---|---|---|
| Épaisseur minimale individuelle | 80 % du NDFT | Rejet du point, retouche obligatoire |
| Part de mesures entre 80 % et 100 % NDFT | 20 % maximum des points de la zone | Non-conformité de la zone, surcouche à envisager |
| Moyenne des mesures de la zone | ≥ NDFT | Non-conformité globale, reprise du système |
Ces trois critères sont cumulatifs : un système peut satisfaire la règle de moyenne tout en étant non conforme sur le critère des 80 %, et inversement. C’est pourquoi le relevé exhaustif des valeurs individuelles est indispensable, et non le seul calcul d’une moyenne globale.
Plan d’échantillonnage : combien de points de mesure et où les placer ?
ISO 19840 définit des zones de contrôle et un plan d’échantillonnage pour garantir la représentativité statistique des mesures. La structure est découpée en zones homogènes, et un nombre minimal de mesures est requis par zone en fonction de sa surface.
Les guides du GEPI et de la filière peinture anticorrosion précisent que les points de mesure doivent être répartis de manière uniforme sur l’ensemble de la zone, en évitant de concentrer les relevés sur les zones faciles d’accès au détriment des angles, des raidisseurs, des membrures inférieures ou des zones en surplomb.
En pratique, les applicateurs expérimentés savent que certaines zones sont systématiquement sous-épaisseur : les arêtes vives (où le film a tendance à se rétracter), les soudures (dont la géométrie perturbe l’application), et les zones de contact entre pièces assemblées. Un plan d’échantillonnage rigoureux doit intégrer ces zones à risque, qui doivent faire l’objet d’une attention particulière lors de l’application comme lors du contrôle.

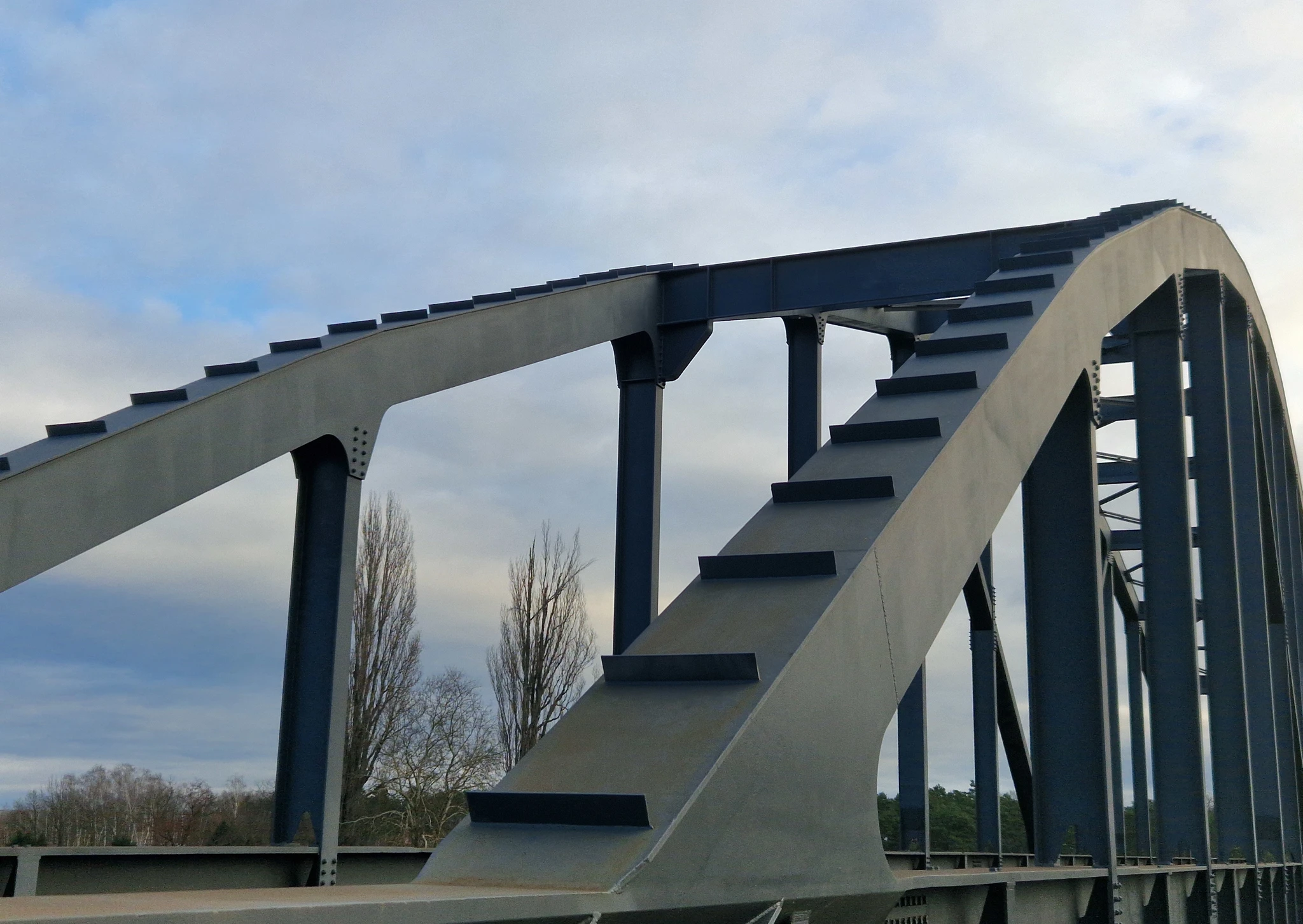

À retenir : les ouvrages d’art métalliques en France sont soumis aux exigences croisées d’ISO 19840, de NF T30-124 et des guides Ifsttar pour l’auscultation. Les donneurs d’ordre publics et les maîtres d’œuvre peuvent exiger la production des PV de contrôle avec l’ensemble des valeurs individuelles, et pas seulement les moyennes par zone.
Les erreurs les plus fréquentes constatées lors des inspections
Principales erreurs lors des contrôles d’épaisseur
L’expérience terrain de Technicoat Solutions sur des chantiers de structures métalliques, de réservoirs et de bardages industriels permet d’identifier les erreurs récurrentes lors des contrôles d’épaisseur de feuil sec.
La première erreur est l’étalonnage insuffisant ou non documenté de la jauge. Un appareil non vérifié en début de vacation peut dériver de plusieurs dizaines de micromètres, rendant l’ensemble des relevés inexploitables.
La deuxième erreur concerne la non-prise en compte de la rugosité. Sur un substrat grenaillé ou sablé Sa 2½, la lecture brute de la jauge inclut le profil de rugosité. Si l’opérateur ne corrige pas cette valeur selon la procédure ISO 19840, il surestime l’épaisseur réelle du feuil sec au-dessus des pics, ce qui peut masquer une sous-épaisseur réelle.
La troisième erreur est la sélection biaisée des points de mesure, en concentrant les relevés sur les zones planes et accessibles, là où l’épaisseur est généralement correcte, et en évitant les zones difficiles. Cette pratique fausse la représentativité du contrôle et peut conduire à valider un système qui présente des défauts locaux significatifs.
La quatrième erreur est le contrôle réalisé avant séchage complet du système. Un feuil insuffisamment sec peut présenter une épaisseur apparente supérieure à l’épaisseur réelle après séchage total, notamment pour les systèmes époxy ou les peintures riches en solvants.
Enfin, la cinquième erreur est l’absence de traçabilité des contrôles. Un PV de contrôle incomplet, sans valeurs individuelles ni identification des zones, est inacceptable pour un donneur d’ordre exigeant et ne permet pas de reconstituer l’historique qualité de l’ouvrage en cas de litige.
Que faire en cas de non-conformité d’épaisseur ?
Lorsqu’une zone présente des valeurs inférieures aux critères ISO 19840, la procédure à suivre dépend de la nature et de l’étendue de la non-conformité. Pour des points isolés inférieurs à 80 % du NDFT, une retouche localisée par application d’une surcouche de la couche concernée est généralement suffisante, sous réserve de vérifier la compatibilité intercouche et le respect des délais de recouvrement spécifiés par le fabricant de peinture.
Pour une zone entière dont la moyenne est inférieure au NDFT, une surcouche couvrant l’ensemble de la zone s’impose. Dans tous les cas, la retouche doit être documentée : identification de la zone, épaisseur avant et après retouche, produit utilisé, date et conditions d’application. Ces informations alimentent le dossier de traçabilité qualité de l’ouvrage, exigé par les bureaux d’études et les maîtres d’ouvrage pour les structures métalliques soumises à la série ISO 12944.
Il est important de noter qu’une surépaisseur excessive peut également poser des problèmes : risque de craquage ou de cloquage du film, notamment pour les peintures intumescentes dont l’épaisseur conditionne la résistance au feu certifiée. Le contrôle doit donc vérifier que les valeurs individuelles ne dépassent pas non plus les maxima spécifiés par le fabricant.
Technicoat Solutions fournit systématiquement à ses clients constructeurs métalliques et donneurs d’ordre des PV d’épaisseur complets, avec valeurs individuelles géoréférencées sur plan, conformes aux exigences de l’ACQPA et de la norme ISO 19840. Cette traçabilité documentée est l’une des garanties que nous apportons pour sécuriser le lot peinture sans faire déraper le planning de réception. Pour toute demande de sous-traitance anticorrosion ou de devis sur un projet de structures métalliques, vous pouvez consulter notre page dédiée aux structures métalliques ou accéder directement à notre formulaire de demande de devis.
Aller plus loin avec le contrôle épaisseur feuil sec
Le contrôle de l’épaisseur du feuil sec en peinture anticorrosion n’est pas une formalité administrative : c’est une étape technique à part entière, encadrée par des normes précises (ISO 19840, NF T30-124, NF EN ISO 2808) et structurée par des critères d’acceptation quantifiés. Maîtriser la différence entre DFT et NDFT, choisir la bonne jauge, étalonner correctement son appareil, définir un plan d’échantillonnage représentatif et interpréter rigoureusement les résultats sont les conditions sine qua non d’un contrôle qualité fiable.
Les erreurs évitables restent nombreuses sur le terrain, et leurs conséquences peuvent être lourdes pour l’applicateur comme pour le donneur d’ordre. Une démarche qualité documentée, conforme aux référentiels ACQPA et aux exigences de la série ISO 12944, est la meilleure protection contre les litiges et les reprises coûteuses.
FAQ
Quelle est la différence entre une mesure DFT réalisée couche par couche et une mesure en système complet ?
La mesure couche par couche permet de vérifier que chaque couche (primaire, intermédiaire, finition) atteint son NDFT individuel. La mesure en système complet vérifie l’épaisseur totale du revêtement multicouche. Les deux approches sont complémentaires : une épaisseur totale conforme peut masquer un primaire sous-épais, ce qui compromet l’adhérence et la protection anticorrosion à long terme.
La norme ISO 19840 s’applique-t-elle aussi aux ouvrages en béton ou aux réservoirs ?
ISO 19840 est spécifiquement conçue pour les structures en acier avec surfaces rugueuses. Pour les revêtements sur béton ou sur cuves et réservoirs, d’autres normes et guides techniques s’appliquent, comme ceux de la série ISO 12944 adaptés aux conditions d’immersion, ou les spécifications propres aux secteurs de la pétrochimie et de l’industrie chimique.
Faut-il un certificat ou une qualification particulière pour réaliser un contrôle d’épaisseur de feuil sec ?
ISO 19840 ne définit pas de qualification obligatoire pour l’opérateur de mesure, mais les donneurs d’ordre exigeants et les maîtres d’ouvrage publics peuvent imposer que le contrôle soit réalisé par un inspecteur qualifié (par exemple certifié ACQPA ou selon les référentiels FROSIO ou NACE). La qualification de l’applicateur lui-même, attestée par l’ACQPA, est un gage de sérieux qui inclut la maîtrise des procédures de contrôle.
Comment les catégories de corrosivité influencent-elles les épaisseurs nominales prescrites ?
Plus la catégorie de corrosivité est élevée (C4 pour les environnements industriels, C5 pour les milieux très agressifs, CX pour les offshore), plus les épaisseurs nominales de feuil sec prescrites par la série ISO 12944 et les règlements ACQPA sont importantes. Un système C5 peut exiger une épaisseur totale deux à trois fois supérieure à un système C2, avec des primaires riches en zinc et des couches intermédiaires époxy à haute épaisseur.
Les PV de contrôle d’épaisseur sont-ils obligatoires pour une réception de travaux ?
Dans le cadre de marchés publics ou de projets soumis à un CCTP exigeant la conformité ISO 12944, les PV de contrôle d’épaisseur font généralement partie des documents de réception obligatoires. Même hors obligation contractuelle explicite, leur production est une bonne pratique qui protège l’applicateur en cas de sinistre ou de contestation ultérieure sur la durabilité du revêtement.
