Le système duplex galvanisation peinture est aujourd’hui l’une des solutions de protection anticorrosion les plus performantes pour les structures métalliques exposées à des environnements sévères. Il repose sur la combinaison d’une galvanisation à chaud et d’un revêtement organique, deux barrières complémentaires qui se renforcent mutuellement.
Ce principe de synergie permet d’atteindre des durées de service bien supérieures à celles d’un système simple, tout en répondant aux exigences esthétiques et normatives des maîtres d’ouvrage. Pour les chargés d’affaires, bureaux d’études et responsables maintenance qui prescrivent ou sous-traitent le lot peinture, comprendre ce système est essentiel pour dimensionner correctement la protection et éviter des reprises coûteuses.
Système duplex galvanisation peinture | Guide technique
Temps de lecture : ~10 min
- Résumé en bref
- Qu’est-ce que le système duplex galvanisation peinture et comment fonctionne-t-il ?
- Quels avantages par rapport à la galvanisation seule ou à la peinture seule ?
- Dans quels environnements et pour quels ouvrages le système duplex est-il recommandé ?
- Comment préparer une surface galvanisée à chaud avant l’application de peinture ?
- Quels types de peinture sont compatibles avec une surface galvanisée à chaud ?
- Quel cadre normatif encadre le système duplex en France ?
- Les pièges à éviter lors de la mise en œuvre d’un système duplex
- Aller plus loin avec le système duplex galvanisation peinture
- FAQ
Résumé en bref
- Définition et principe : le système duplex associe galvanisation à chaud et revêtement organique pour une protection synergique de l’acier.
- Avantages et durée de vie : la combinaison multiplie la durée de protection par un facteur de 1,5 à 2,5 par rapport à chaque système pris séparément.
- Cas d’usage : atmosphères C4, C5 et CX, charpentes, ouvrages d’art, structures industrielles exposées.
- Préparation de surface : étape critique qui conditionne l’adhérence et la tenue dans le temps du revêtement organique sur zinc galvanisé.
- Cadre normatif : ISO 12944, EN ISO 1461, NF EN ISO 14713-2 et Fascicule 56 CCTG 2004 encadrent la conception et la mise en œuvre.
- Pièges à éviter : contamination résiduelle, fenêtre de recouvrement non respectée, primaire incompatible avec le zinc.
Qu’est-ce que le système duplex galvanisation peinture et comment fonctionne-t-il ?
Définition du système duplex galvanisation peinture
Un système duplex désigne la combinaison d’une galvanisation à chaud, réalisée conformément à la norme EN ISO 1461, avec un revêtement organique appliqué par-dessus, qu’il s’agisse d’une peinture liquide ou d’un revêtement poudre. La galvanisation à chaud consiste à immerger les pièces en acier dans un bain de zinc fondu, ce qui forme un revêtement métallurgiquement lié à l’acier, offrant à la fois une protection cathodique et une barrière physique contre les agents corrosifs.
Principe de fonctionnement et synergie des protections
Le revêtement organique vient compléter cette première barrière en la protégeant mécaniquement et chimiquement. La synergie entre les deux couches est le cœur du système : la peinture ralentit la consommation du zinc en limitant son exposition directe aux agents agressifs, tandis que le zinc, grâce à son effet sacrificiel, protège l’acier même en cas de blessure localisée du revêtement organique. Ce double mécanisme explique pourquoi la durée de vie du système duplex est nettement supérieure à la somme théorique des durées de vie de chaque système pris isolément.
Bon à savoir : la norme NF EN ISO 14713-2, publiée par l’AFNOR, définit précisément la notion de système duplex comme l’application d’un revêtement organique sur des pièces galvanisées à chaud. Elle constitue la référence de base pour toute prescription technique en France.
Quels avantages par rapport à la galvanisation seule ou à la peinture seule ?
Durée de vie et performances anticorrosion
Le principal atout du système duplex est son facteur de prolongation de durée de vie. Les données issues de la littérature technique et de la norme ISO 12944 indiquent un facteur multiplicateur de l’ordre de 1,5 à 2,5 par rapport à la somme des durées de protection individuelles. Concrètement, des structures équipées d’un système duplex bien conçu peuvent atteindre des durées de service supérieures à 45 ou 50 ans, voire davantage selon l’épaisseur du revêtement de zinc et la qualité du système peinture appliqué.
Bénéfices esthétiques et économiques du système duplex
Par rapport à la galvanisation seule, le duplex apporte une protection supplémentaire contre les atmosphères très agressives où le zinc seul serait consommé trop rapidement. Il permet également de répondre aux exigences esthétiques des maîtres d’ouvrage grâce à une large gamme de couleurs RAL ou NCS. Par rapport à la peinture seule sur acier brut, le duplex élimine les phénomènes de corrosion sous-film et de cloquage qui surviennent lorsque la couche organique est appliquée directement sur de l’acier non préparé ou insuffisamment protégé. Le zinc galvanisé constitue en effet un substrat noble qui minimise les risques de décollement et améliore significativement l’adhérence de la peinture.
Enfin, sur le plan économique, le raisonnement en coût de cycle de vie favorise clairement le duplex pour les structures à longue durée de service. Moins d’interventions de maintenance, moins de reprises en hauteur ou en zone difficile d’accès, et une traçabilité qualité documentée qui sécurise la responsabilité de chaque intervenant.
Dans quels environnements et pour quels ouvrages le système duplex est-il recommandé ?
Classes de corrosivité ISO 12944 concernées
La norme ISO 12944 classe les environnements selon leur agressivité corrosive, de C1 (intérieur chauffé) à CX (offshore, environnements extrêmes). Le système duplex trouve sa pleine justification à partir des classes C4 et C5, qui correspondent aux atmosphères industrielles à forte teneur en polluants, aux zones côtières et aux environnements chimiques agressifs. En classe CX, il devient pratiquement incontournable pour garantir des durées de service acceptables sans maintenance lourde.
Types d’ouvrages et applications typiques
Les applications typiques incluent les charpentes métalliques de bâtiments industriels, les ponts et ouvrages d’art, les gardes-corps et structures de passerelles, les pylônes et supports de réseaux, ainsi que les façades métalliques exposées à des environnements marins ou industriels. Le Fascicule 56 CCTG 2004, porté par le Cerema, recommande explicitement les systèmes duplex pour la protection des ouvrages métalliques dans les marchés publics français, notamment pour les ponts, piles et charpentes d’infrastructures.
Le tableau suivant synthétise les principaux cas d’usage selon la classe de corrosivité.
| Classe ISO 12944 | Environnement typique | Pertinence du système duplex | Durée de vie visée |
|---|---|---|---|
| C3 | Urbain, industriel modéré | Optionnelle, selon exigence esthétique | 25 à 40 ans |
| C4 | Industriel à forte pollution, côtier modéré | Recommandée | 40 à 50 ans |
| C5 | Industriel agressif, côtier salin | Fortement recommandée | Plus de 50 ans |
| CX | Offshore, pétrochimie, atmosphères extrêmes | Indispensable | Plus de 50 ans avec maintenance légère |
Comment préparer une surface galvanisée à chaud avant l’application de peinture ?
Enjeux de la préparation de surface sur galvanisation
La préparation de surface est l’étape qui conditionne le plus directement la durée de vie du système duplex. Une galvanisation à chaud neuve présente une surface lisse et peu poreuse qui peut poser des problèmes d’adhérence si elle n’est pas correctement traitée avant peinture. Les guides techniques spécialisés, dont ceux de France Galva, détaillent une séquence rigoureuse à respecter.
Évaluation de l’état de la galvanisation et nettoyage
La première étape consiste à évaluer l’état de la surface galvanisée : neuve, partiellement vieillie ou totalement vieillie. Une galvanisation neuve nécessite un traitement spécifique car sa surface est encore très lisse. Les coulures, bavures et aspérités doivent être lissées mécaniquement sans retirer excessivement la couche de zinc. Les taches de stockage humide, reconnaissables à leur aspect blanc pulvérulent, doivent être traitées avant toute application de peinture.

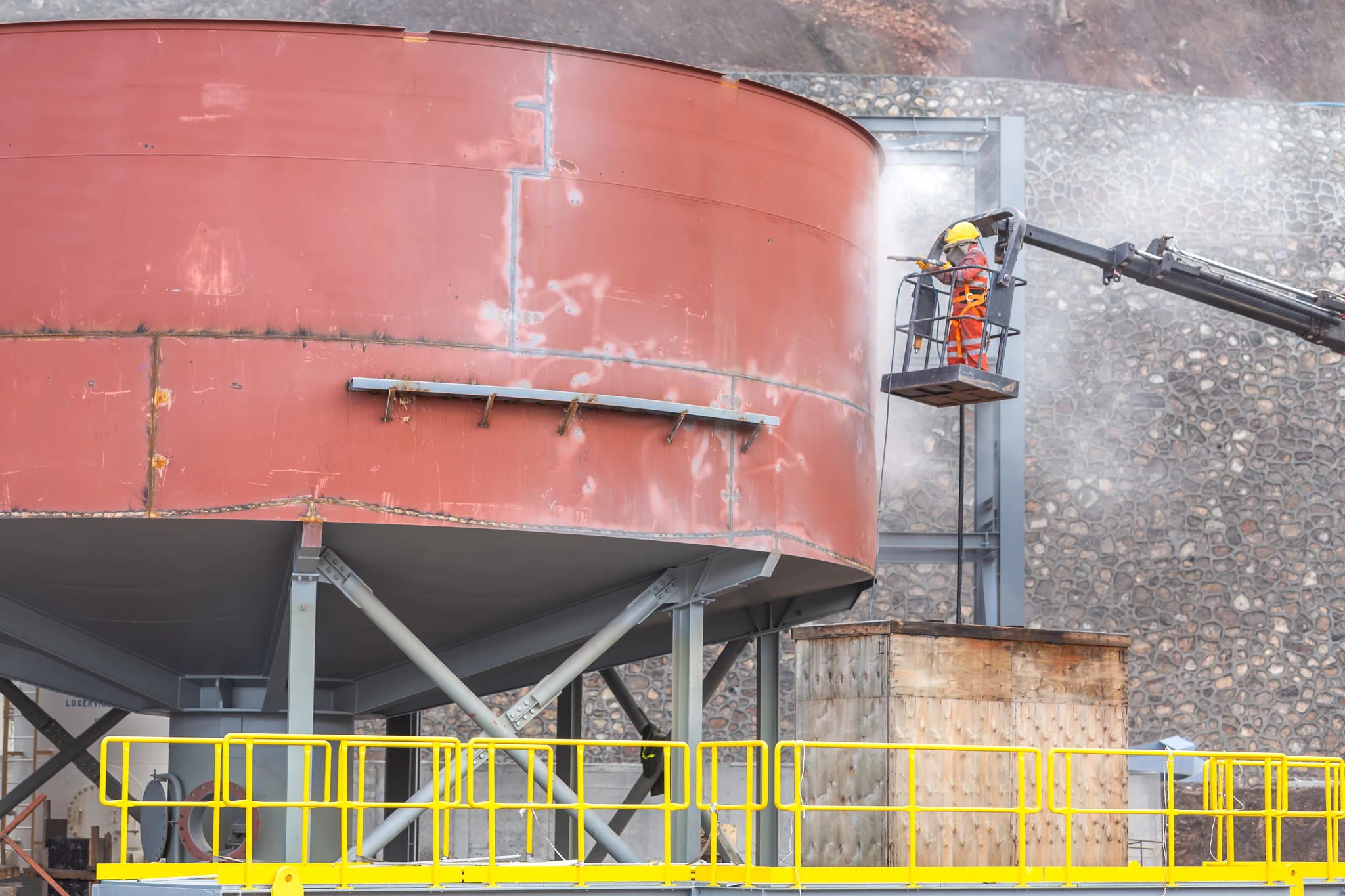

Le nettoyage complet de la surface est ensuite indispensable : élimination des graisses, huiles, poussières et contaminants organiques, suivi d’un rinçage et d’un séchage contrôlé. La création d’un profil d’ancrage léger, souvent réalisée par sweep blasting avec des abrasifs fins, permet d’améliorer l’adhérence mécanique de la peinture sans endommager la couche de zinc. Cette opération doit être calibrée avec soin pour ne pas réduire l’épaisseur de zinc en dessous des valeurs requises par la norme EN ISO 1461.
Profil d’ancrage et traitements chimiques complémentaires
Une alternative ou un complément au sweep blasting est le traitement chimique par T-wash, une solution légèrement acide qui mordance la surface galvanisée et améliore l’accrochage chimique du primaire. Le choix entre traitement mécanique et traitement chimique dépend des spécifications du projet, des conditions de chantier et des recommandations du fabricant de peinture.
Important : le respect de la fenêtre de recouvrement entre la préparation de surface et l’application du primaire est critique. Toute recontamination de la surface préparée, par humidité ou poussière, impose une nouvelle préparation avant application du revêtement organique.
Quels types de peinture sont compatibles avec une surface galvanisée à chaud ?
Le choix du primaire est déterminant pour la tenue à long terme du système duplex. Le primaire doit être explicitement formulé pour être compatible avec les surfaces zinguées et ne pas provoquer de réaction chimique avec le zinc qui pourrait générer des bulles ou un décollement. Les primaires époxy à teneur élevée en solides, les primaires époxy polyamide et certains primaires acryliques spécifiques sont généralement recommandés pour les surfaces galvanisées.

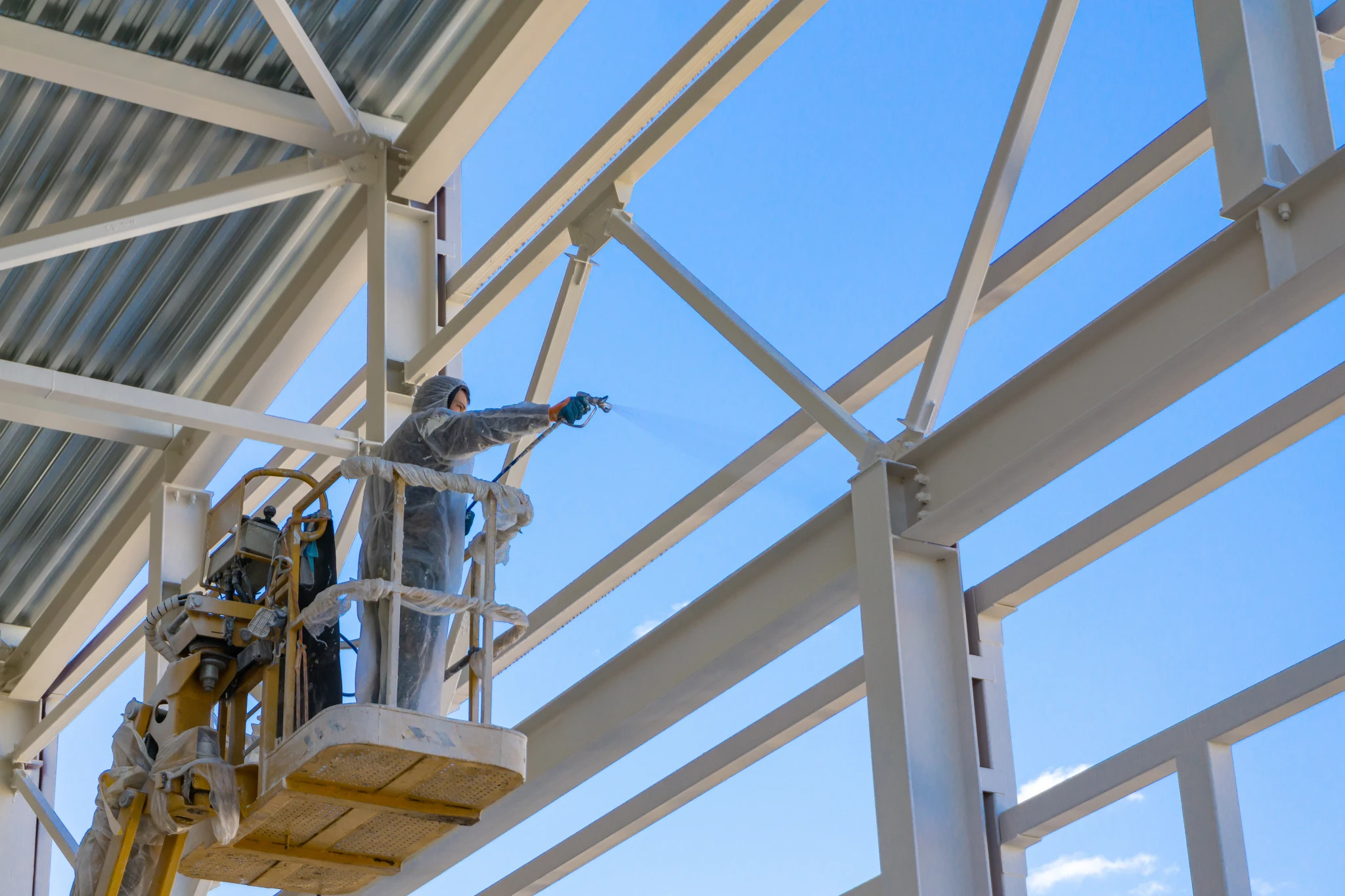

Les systèmes de peinture liquide les plus courants en peinture industrielle sur galvanisation associent un primaire époxy, une couche intermédiaire époxy et une finition polyuréthane. Cette architecture permet d’atteindre les épaisseurs de film sec totales requises par ISO 12944 pour les classes C4 et C5, tout en offrant une résistance mécanique et une tenue aux UV satisfaisantes. Les revêtements poudre constituent une alternative intéressante, notamment pour les pièces traitées en atelier, car ils permettent un contrôle précis de l’épaisseur de film sec et offrent une excellente résistance chimique.
Dans tous les cas, la conformité du système peinture à ISO 12944 doit être vérifiée et documentée. Les fiches techniques des fabricants précisent les systèmes validés sur galvanisation, les conditions d’application, les épaisseurs minimales de film sec et les délais entre couches à respecter. Le contrôle de l’adhérence du revêtement sur la galvanisation, réalisé selon les protocoles normalisés, est une étape de réception incontournable pour garantir la conformité du système mis en œuvre.
Quel cadre normatif encadre le système duplex en France ?
Plusieurs normes et référentiels structurent la conception et la mise en œuvre des systèmes duplex en France. La norme EN ISO 1461 fixe les exigences relatives aux revêtements de zinc obtenus par galvanisation à chaud sur produits finis en acier et en fonte, notamment les épaisseurs minimales selon la catégorie d’acier et l’épaisseur de la pièce. La norme ISO 12944, dans ses différentes parties, définit les classes de corrosivité, les systèmes de peinture recommandés et les durées de protection attendues, y compris pour les systèmes duplex. La norme NF EN ISO 14713-2, disponible via la boutique AFNOR, fournit les lignes directrices pour la protection des structures en acier par revêtements de zinc et intègre la notion de système duplex lorsqu’un revêtement organique est appliqué sur galvanisation.
Pour les marchés publics et les ouvrages d’infrastructure, le Fascicule 56 CCTG 2004, porté par le Cerema, constitue la référence contractuelle française. Il décrit explicitement les systèmes duplex comme une galvanisation à chaud suivie de l’application d’un système de peinture, et fixe les exigences de mise en œuvre et de contrôle applicables aux ouvrages métalliques. Les prescripteurs et bureaux d’études qui rédigent des CCTP pour des ouvrages soumis à des atmosphères C4 ou C5 s’appuient systématiquement sur ces référentiels pour définir les exigences techniques opposables aux applicateurs.
Chez Technicoat Solutions, nous intervenons en conformité avec l’ensemble de ces référentiels normatifs. Chaque chantier fait l’objet de procès-verbaux d’épaisseur de film sec et d’adhérence, remis au donneur d’ordre pour constituer le dossier qualité de l’ouvrage. Pour les structures métalliques, vous pouvez consulter notre page dédiée aux structures métalliques.
Les pièges à éviter lors de la mise en œuvre d’un système duplex
Plusieurs erreurs récurrentes compromettent la durée de vie des systèmes duplex sur chantier ou en atelier. La première est l’application d’un primaire non compatible avec le zinc, qui peut générer des réactions chimiques conduisant au cloquage ou au décollement du revêtement dans les premières années de service. La vérification de la compatibilité du système peinture avec la galvanisation doit être faite avant toute commande de matériaux.
La deuxième erreur fréquente est une préparation de surface insuffisante. Une surface galvanisée neuve non traitée mécaniquement ou chimiquement présente une adhérence insuffisante pour garantir la tenue du revêtement organique sur la durée. Le sweep blasting ou le T-wash ne sont pas des options : ils sont indispensables sur galvanisation récente.
Le non-respect de la fenêtre de recouvrement constitue un troisième piège majeur. Une surface préparée laissée trop longtemps à l’air libre avant application du primaire peut se recontaminer et perdre le bénéfice de la préparation. Enfin, une épaisseur de film sec insuffisante, non vérifiée par mesure instrumentée, conduit à des performances anticorrosion dégradées par rapport aux spécifications du système ISO 12944 prescrit.
Aller plus loin avec le système duplex galvanisation peinture
Le système duplex galvanisation peinture représente la réponse technique la plus aboutie pour protéger les structures métalliques exposées à des environnements corrosifs sévères sur des durées de service longues. Sa mise en œuvre exige une maîtrise rigoureuse de chaque étape, de la préparation de surface au contrôle final de l’adhérence, en passant par le choix d’un système peinture compatible et conforme aux exigences normatives.
Pour les donneurs d’ordre et les constructeurs métalliques qui externalisent ce lot, le choix d’un applicateur qualifié ISO 12944, capable de fournir les procès-verbaux de contrôle et de respecter les délais, est la garantie d’un ouvrage protégé durablement sans dérive de planning. Vous pouvez également consulter nos pages sur les façades en bardage et les réservoirs et cuves pour découvrir d’autres applications de nos systèmes anticorrosion.
FAQ
Peut-on appliquer un système duplex sur de l’acier galvanisé vieilli ou partiellement corrodé ?
Oui, mais la préparation de surface doit être adaptée à l’état de la galvanisation. Une galvanisation partiellement vieillie présente généralement une meilleure adhérence mécanique qu’une galvanisation neuve. Les zones de corrosion ponctuelle doivent être traitées localement avant application du primaire. Un diagnostic préalable de l’état du revêtement de zinc est indispensable pour dimensionner correctement la préparation.
Quelle est la différence entre sweep blasting et sablage complet sur galvanisation ?
Le sweep blasting est une projection d’abrasifs fins à faible pression, destinée à créer un léger profil d’ancrage sur la surface galvanisée sans retirer la couche de zinc. Le sablage complet, lui, vise à décaper totalement la surface jusqu’au métal nu, ce qui détruirait le revêtement de zinc et annulerait le bénéfice de la galvanisation. Sur une surface galvanisée, seul le sweep blasting est approprié pour préparer l’application d’un revêtement organique.
Le système duplex est-il adapté aux structures soumises à des chocs mécaniques fréquents ?
La résistance aux chocs dépend principalement de la formulation du revêtement organique choisi. Des peintures époxy à haute teneur en solides ou des revêtements poudre offrent une bonne résistance mécanique. Pour les structures soumises à des contraintes mécaniques élevées, le système doit être dimensionné en conséquence, avec des épaisseurs de film sec adaptées et un choix de finition résistante à l’abrasion.
Le Fascicule 56 CCTG 2004 s’applique-t-il uniquement aux marchés publics ?
Le Fascicule 56 est un document contractuel qui s’applique de plein droit aux marchés publics de travaux en France. Cependant, de nombreux donneurs d’ordre privés l’utilisent également comme référentiel technique dans leurs CCTP, en raison de la rigueur des spécifications qu’il contient. Il constitue une base solide pour toute prescription de système duplex, quel que soit le mode de passation du marché.
Comment vérifier qu’un applicateur est réellement qualifié pour mettre en œuvre un système duplex conforme à ISO 12944 ?
Un applicateur qualifié doit être en mesure de fournir ses références de chantiers similaires, ses procédures de préparation de surface et d’application documentées, ainsi que les procès-verbaux de contrôle d’épaisseur de film sec et d’adhérence réalisés sur les chantiers précédents. La conformité à ISO 12944 implique également que les systèmes peinture mis en œuvre soient validés par les fabricants pour les classes de corrosivité prescrites.
Le système duplex peut-il être mis en œuvre sur chantier, ou uniquement en atelier ?
Les deux modes sont possibles, mais les conditions de mise en œuvre diffèrent. En atelier, les conditions d’application sont mieux maîtrisées : température, hygrométrie, propreté de surface. Sur chantier, des précautions supplémentaires s’imposent pour garantir la qualité de la préparation de surface et le respect des conditions climatiques d’application. Pour des structures de grande dimension ou des ouvrages en service, l’intervention sur chantier est souvent inévitable et nécessite une organisation rigoureuse.
